Kod Yazmadan Programlama – CMM Verimliliğini Arttırma

Hassas üretim ve kalite kontrol alanında Koordinat Ölçüm Makineleri (CMM'ler), üretilen parçaların boyutsal doğruluğunu sağlamak adına önemli bir rol oynar. CAD entegreli metroloji yazılımındaki son ilerlemeler, bu makinelerin parçaları otomatik olarak ölçmek üzere programlanmasını içeren CMM programlama sürecini önemli ölçüde geliştirmiştir.

Bu ilerlemelere rağmen CMM programlama hala karmaşıklığıyla bilinir.

Günümüzde özel programlama becerilerine duyulan ihtiyaç giderek azalıyor. Kod yazma gerektirmeyen CMM programlamanın ortaya çıkışı, geleneksel programlama becerileri olmayan kişilerin bile grafiksel bir yazılım arayüzü yardımıyla hızla CMM ölçüm programı oluşturmasına olanak tanıyarak süreci kolaylaştırıyor. Böylece geleneksel programlama becerilerine sahip olmayan çalışanlar, ileri teknoloji makineleri hızla ve kolayca kontrol eden iş akışları ve destekleyici rutinler geliştirebiliyor.

Model Tabanlı İş Akışı

Kod yazmadan programlama için Verisurf yazılımı kullanılarak tek bir denetim planı oluşturulabilir ve herhangi bir sabit 3 veya 5 eksenli CNC CMM veya taşınabilir kolda tekrarlı olarak kullanılabilir.

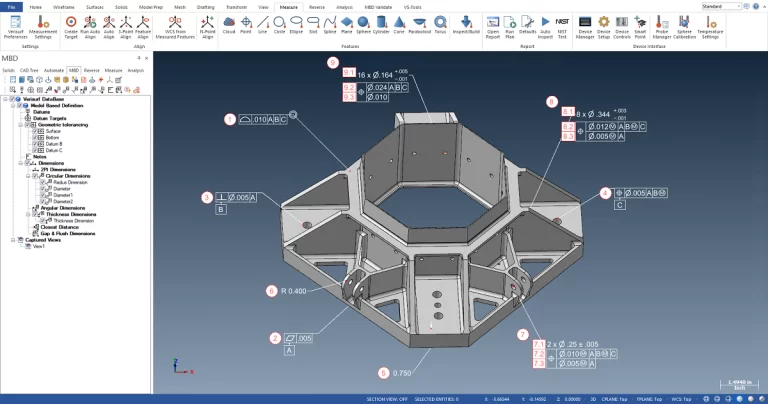

Son yıllarda, Model Tabanlı Tanım (MBD), tasarım ve üretim bilgilerinin iletimini dönüştürmüştür. Model tabanlı metroloji yazılımının öncüsü olan Verisurf, MBD verilerini CMM programlama iş akışına sorunsuz bir şekilde entegre etmiştir. MBD ile kritik boyutlar, toleranslar ve geometrik spesifikasyonlar entegre 3D CAD modelinden doğrudan çıkarılarak doğruluğu sağlanır, hatalar azaltılır ve CMM programlama süreci önemli ölçüde basitleştirilir. MBD, çizimler ve modeller bir arada bulunduğunda belirsizliği, çelişkiyi ve şüpheyi ortadan kaldırır. Akıllı CAD modeline verilen yetkiyle MBD, yanlış bir kaynağa referans vermekten kaynaklanan hataları ortadan kaldırır ve süreçleri daha verimli hale getirir.

Verisurf yazılımı, CAD/CAM platformu üzerine kurulmuştur ve Model Tabanlı Tanım (MBD) esasına dayanır. Tüm Geometrik Boyutlandırma ve Toleranslandırma (GD&T) ek açıklamaları, CMM programlama süreci boyunca sorunsuz bir şekilde akar.

CMM programcısı parça üzerinde ölçüm noktalarını, prob yollarını ve belirli ölçümleri tanımlamak için MBD verilerini çıkararak ölçüm planı geliştirme görevini tamamen otomatik hale getirilebilir. MBD bilgileri, hangi özelliklerin ölçüleceğini, hangi toleransların doğrulanacağını ve diğer tüm denetim gereksinimlerini göstererek program geliştirmeyi yönlendirebilir.

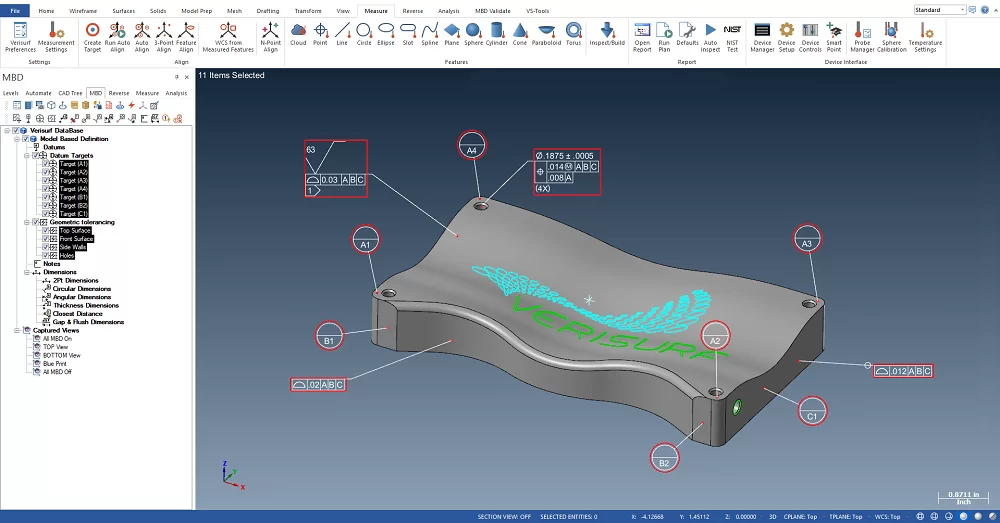

Verisurf MBD to Plan”, GT&T ek açıklamalarını çıkaran ve otomatik olarak bir denetim planı oluşturan otomatik bir CMM programlama özelliğidir.

Görselleştirme ve Simülasyon

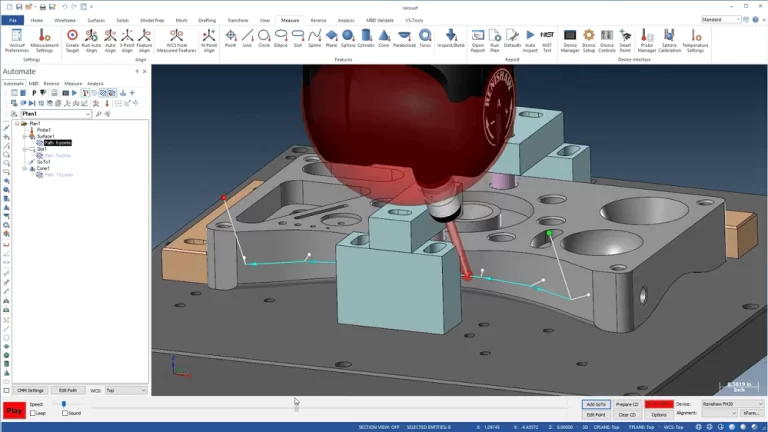

Verisurf yazılımı, görsel simülasyon kullanılarak prob yolunu doğrular, çarpışma önleme sağlar ve parça üzerinde prob erişimini sağlar.

CMM programlama sürecinde, kullanıcılar planlanan ölçüm rutinini görselleştirerek CMM probu ile parça arasındaki etkileşimi simüle edebilirler.

Gelişmiş yazılım, potansiyel çarpışmalar, parça erişilebilirlik sorunları ve diğer endişeler hakkında gerçek zamanlı geri bildirim sağlar, bu da oluşturulan programın ölçüm planında optimize edilmesine olanak tanır. Bu, planlamayı geliştirir, kurulum süresini azaltır ve genel denetim süreci verimliliğini artırır.

Daha İyi Kaynak Yönetimi

Verisurf yazılımı tüm CAD dosyaları veya çizimleri ile çalışır ve tüm CMM'leri destekler.

Bu, tüm operatörlerin ortak bir arayüzde tutarlı iş akışlarıyla eğitilmesiyle kaynak kullanımını ve tekrarlanabilir süreç kontrolünü büyük ölçüde geliştirir. Kod yazmadan programlama, OEM'e özgü bir programlama dili veya tarafsız DMIS dilini bilme gereksinimini ortadan kaldırır. CMM programı oluşturma ile ilgili geleneksel darboğazlar ortadan kalkar ve rutinler dakikalar içinde, bazen saatler veya günler yerine oluşturulabilir.

Kod Yazmadan Programlamanın Evrimi

Kod yazmadan geliştirme platformları, geleneksel kodlama becerilerine ihtiyaç duymadan yazılım uygulamaları oluşturmanın ve bunlarla etkileşimde bulunmanın daha hızlı ve daha erişilebilir yollarına olan talebe yanıt olarak ortaya çıkmıştır.

Görsel programlama kavramı, Microsoft'un Visual Basic ve Apple'ın HyperCard gibi kodlama araçlarının kullanıcıların yazılımı grafiksel arayüzler aracılığıyla oluşturmasına olanak tanıdığı 1990'lara kadar uzanır. 2000'lerde, düşük kod platformları, iş akışlarını ve kullanıcı arayüzlerini tasarlamak için önceden oluşturulmuş bileşenler ve görsel arayüzler aracılığıyla uygulama geliştirmeyi basitleştirerek popüler hale geldi. Kod yazmadan programlama hareketi, şirketlerin kodlamayı daha da basitleştirerek teknik olmayan kullanıcıların kod yazmadan uygulama oluşturabilmesini aradığı 2010'larda ivme kazanmaya başladı. Bugün, birçok kod yazmadan platform, sürükle ve bırak arayüzleri, önceden oluşturulmuş şablonlar ve diğer yazılım hizmetleriyle entegrasyonlar sunar. Bu platformlar, web siteleri ve mobil uygulamalar oluşturma, iş süreçlerini otomatikleştirme gibi çeşitli kullanım durumlarına hitap eder.

CMM'lerin ölçüm ve denetim rutinleri için kod yazmadan programlama gerçeği yavaş yavaş ortaya çıkmıştır. Bu durum, en azından kısmen, kalite laboratuvarının önceden izole doğasına atfedilebilir. Son on yılda, kalite laboratuvarları, üretim iş akışlarına daha açık, entegre ve dinamik hale gelmiştir. Süreç içi denetim, tersine mühendislik ve takım yapma uygulamaları, metroloji gereksinimlerini tasarım-üretim iş akışlarının ön saflarına getirmiştir. Programlanabilir CMM'ler, manuel ölçüm kolları, trackerlar ve 3D tarayıcılar dahil olmak üzere her türlü CMM, artık üretim işletmesinin her yerinde yan yana kullanılmaktadır. CMM'leri programlamak geleneksel olarak CMM'ye özgü G-kodu, DMIS veya özel betik dilleri gibi programlama dillerinde uzmanlaşmış bilgi gerektirmiştir. Metroloji tabanlı uygulamaların artan popülaritesi, Verisurf gibi kod yazmadan programlama yazılım platformlarının geliştirilmesini teşvik etmiştir.

CMM'ler için kod yazmadan programlama platformları, kullanıcıların geleneksel kod yazmadan ölçüm rutinleri oluşturmasına olanak tanıyan sezgisel grafik arayüzler sunar. Bu platformlar genellikle ölçüm elemanlarını, ölçülecek parçanın sanal bir temsiline noktalar, çizgiler, daireler ve özellikler gibi sürükleyip bırakma işlevselliği sağlar. Kullanıcılar daha sonra görsel menüler ve ayarlar aracılığıyla ölçüm parametrelerini ve toleranslarını tanımlayabilirler.

Bazı CMM yazılım paketleri, Verisurf yazılımı da dahil olmak üzere, geleneksel programlama yöntemlerinin yanı sıra kod yazmadan programlama özelliklerini de içerir ve çeşitli teknik uzmanlık seviyelerine sahip kullanıcılar için esneklik sağlar. Kod yazmadan programlama, yeni kullanıcılar için öğrenme eğrisini azaltarak operatörlerin ve mühendislerin programlama dillerinde kapsamlı bir eğitim almadan ölçüm rutinlerini hızla kurup yürütmelerini sağlar.

Evrensel Uyumluluk

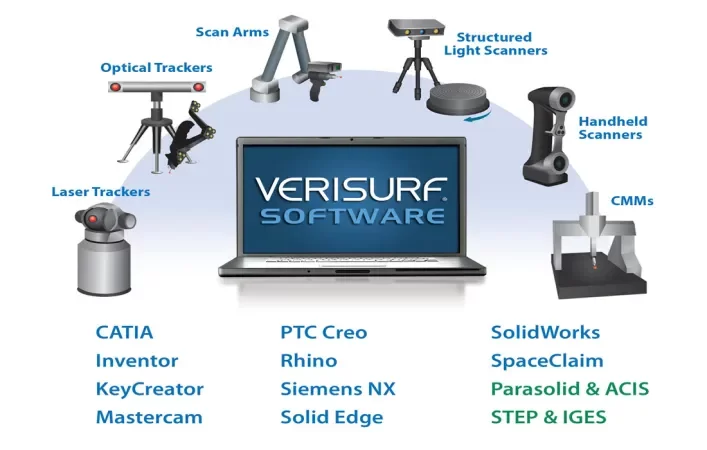

Kod yazmadan CMM programlama platformları, ölçüm rutinlerini hızla ve kolayca oluşturmak için kullanıcı erişilebilirliğini artırarak tüm sensör türlerinde evrensel uyumluluk sağlar. Tek bir denetim planı oluşturulabilir ve birden fazla programlanabilir veya manuel CMM'de tekrar kullanılabilir. Verisurf yazılımı, programlanabilir CNC CMM'ler, taşınabilir kollara, tracker ve 3D tarayıcılar dahil olmak üzere tüm yeni ve mevcut CMM türleri ve markalarıyla bağlantı kurar ve çalışır. Bu düzeyde evrensel uyumluluk, yazılımı tekrarlanabilir süreç kontrolünün merkezine yerleştirir; bu, kalite yönetiminin kritik bir ilkesidir.

Yazılım, tüm CAD dosyaları ile uyumludur ve 3D CAD ortamında çalışır. Bu, 2D CAD çizimlerinin ve 3D CAD modellerinin herhangi bir CAD yazılımına import edilmesine, düzenlenmesine, kaydedilmesine ve ihraç edilmesine olanak tanır. Bu, eksik GD&T verilerinin eklenmesi gereken denetim planları oluştururken veya eksik özellikleri doldurmak veya tasarım amacını doğrulamak için tersine mühendislik kullanırken önemlidir. Ölçüm ve denetim uygulamalarını yönetmek için açık bir CAD platformuna sahip olmak, yaygın dosya türleri ve yerleşik transfer protokolleri kullanılarak aşağı akış entegrasyonunu ve veri paylaşımını çok daha kolay hale getirir.

Kod yazmadan programlama platformlarından yararlanarak, üreticiler metroloji süreçlerinin verimliliğini artırabilir, uzman programlama becerilerine olan bağımlılığı azaltabilir ve daha geniş bir personel yelpazesinin otomatik kalite denetimi için CMM'leri kullanmasını sağlayabilir.

Yazar: David Olson, Verisurf Software, Inc. Uluslararası Satış ve Pazarlama Direktörü

Daha fazla bilgi için: www.verisurf.com
